深入了解行星减速机：从结构到工作原理

　　从高速运转的动力装置如电动机、内燃机，到动力装置的工作端，需要一个降速和增加转矩的过程。减速机(reducer)就是实现这个过程的动力传达机构。

行星减速机概述

　　行星减速机是一种用途广泛的工业产品，该减速机体积小、重量轻，承载能力高，使用寿命长、运转平稳，噪声低。具有功率分流、多齿啮合独用的特性。最大输入功率可达104kW。适用于起重运输、工程机械、冶金、矿山、石油化工、建筑机械、轻工纺织、医疗器械、仪器仪表、汽车、船舶、兵器和航空航天等工业部门行星系列新品种WGN定轴传动减速器、WN子母齿轮传动减速器、弹性均载少齿差减速器。

　　行星减速机是一种具有广泛通用性的新性减速机，内部齿轮采用20CvMnT渗碳淬火精滚滚齿工艺。整机具有结构尺寸小，输出扭矩大，速比在、效率高、性能安全可靠等特点。

　　相关概念

　　级数：行星齿轮的套数，由于一套星星齿轮无法满足较大的传动比，有时需要2套或者3套来满足拥护较大的传动比的要求。由于增加了星星齿轮的数量，所以2级或3级减速机的长度会有所增加,效率会有所下降。

　　回程间隙：将输出端固定，输入端顺时针和逆时针方向旋转，使输入端产生额定扭矩+-2%扭矩时，减速机输入端有一个微小的角位移，此角位移就是回程间隙。单位是"分"，就是一度的六十分之一，也有人称之为背隙。

行星减速机结构

　　行星减速机主要传动结构为：行星轮、太阳轮、内齿圈。

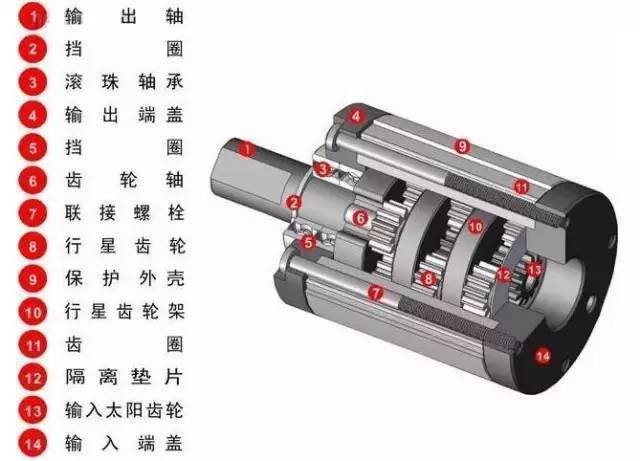

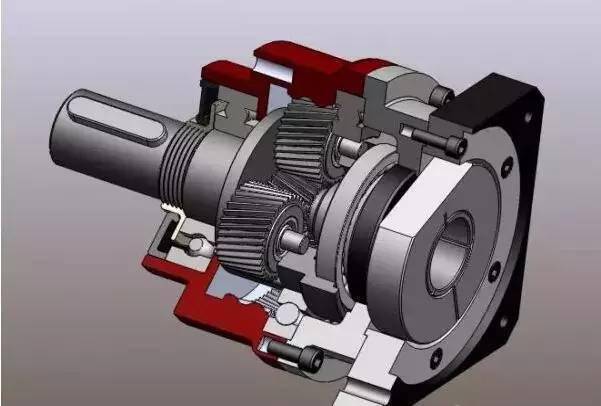

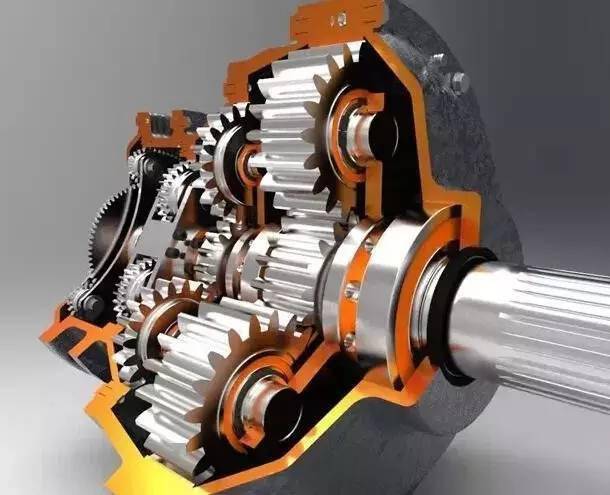

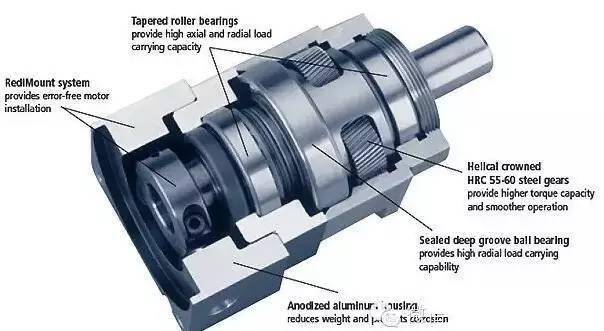

　　行星减速机因为结构原因，单级减速最小为3，最大一般不超过10，常见减速比为：3.4.5.6.8.10，减速机级数一般不超过3,但有部分大减速比定制减速机有4级减速。下面是几款行星减速机的结构图!

行星减速机工作原理

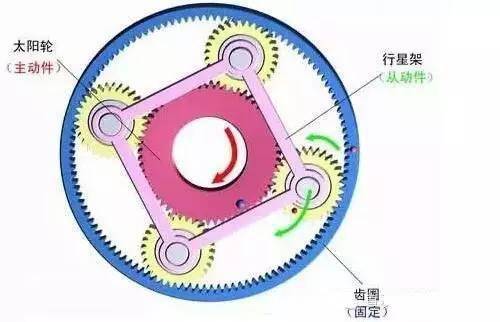

　　1)齿圈固定，太阳轮主动，行星架被动。

　　从图例1中可以看出，此种组合为降速传动，通常传动比一般为2.5～5，转向相同。

　　图例1

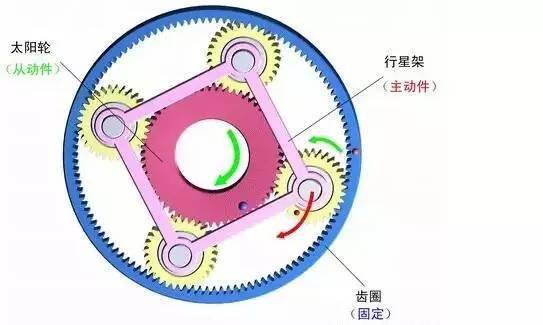

　　2)齿圈固定，行星架主动，太阳轮被动。

　　从图例2中可以看出，此种组合为升速传动，传动比一般为0.2～0.4，转向相同。

　　图例2

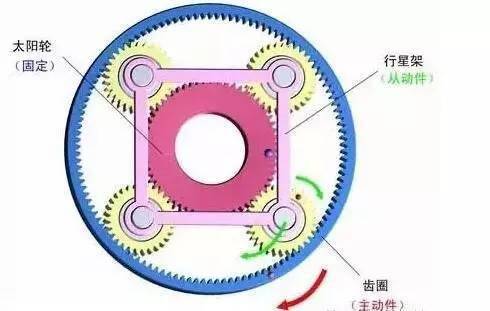

　　3)太阳轮固定，齿圈主动，行星架被动。

　　从图例3中可以看出，此种组合为降速传动，传动比一般为1.25～1.67，转向相同。

　　图例3

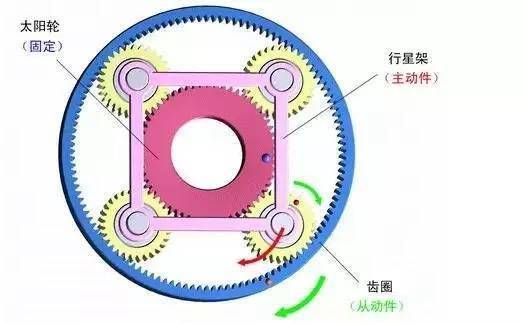

　　4)太阳轮固定，行星架主动，齿圈被动。

　　从演示中可以看出，此种组合为升速传动，传动比一般为0.6～0.8，转向相同。

　　图例4

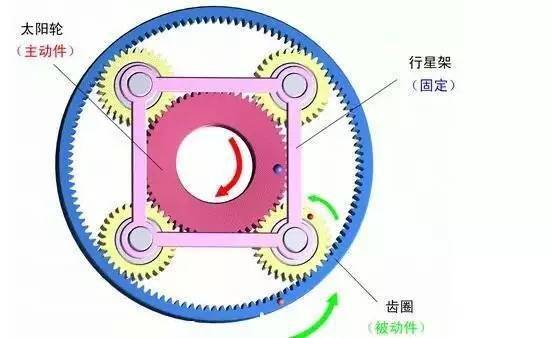

　　5)行星架固定，太阳轮主动，齿圈被动。

　　从演示中可以看出此种组合为降速传动，传动比一般为1.5～4，转向相反。

　　图例5

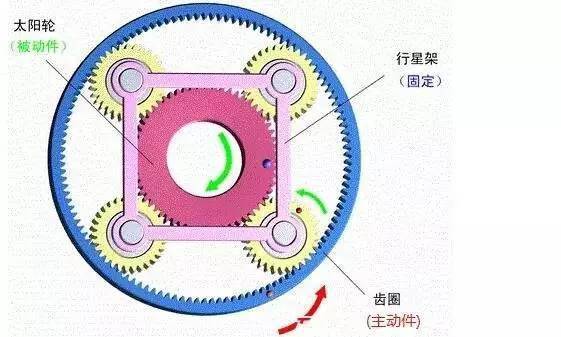

　　6)行星架固定，齿圈主动，太阳轮被动。

　　从演示中可以看出此种组合为升速传动，传动比一般为0.25～0.67， 转向相反。

　　图例6

　　7)把三元件中任意两元件结合为一体的情况：

　　当把行星架和齿圈结合为一体作为主动件，太阳轮为被动件或者把太阳轮和行星架结合为一体作为主动件，齿圈作为被动件的运动情况。该组合行星齿轮间没有相对运动，作为一个整体运转，传动比为1，转向相同。汽车上常用此种组合方式组成直接档。

　　8)三元件中任一元件为主动，其余的两元件自由：

　　从分析中可知，其余两元件无确定的转速输出。

　　第六种组合方式， 由于升速较大，主被动件的转向相反，在汽车上通常不用这种组合。

　　其余的七种组合方式比较常用。
